产品名称：摩擦磨损试验机不同形式摩擦副

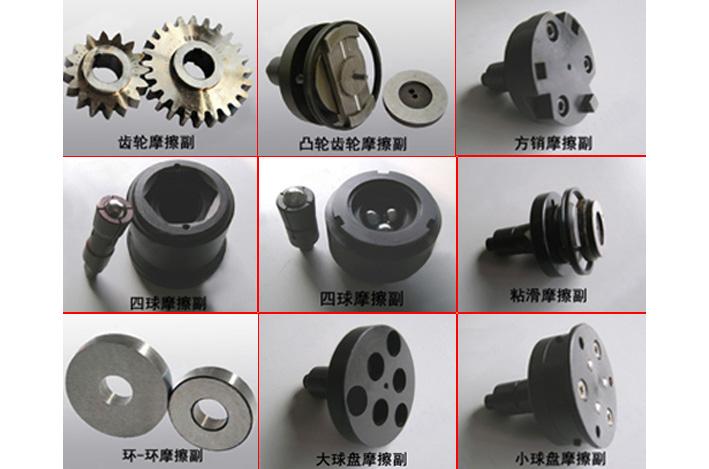

齿轮摩擦副

该摩擦副主要用于评定齿轮油的性能，还可对润滑剂的承载能力进行评定。上齿轮为从动齿轮（齿数为16），下齿轮为主动齿轮（齿数为24）。试验时，由主动齿轮带动从动齿轮转动，进行摩擦磨损试验。

凸轮齿轮摩擦副

该摩擦副主要模拟线-面接触摩擦形式。其结构是由中间滚子用标准圆柱销，滚子上下各有试验者自定材料的摩擦偶件组成的。该摩擦副主要通过模拟滚滑复合运动的摩擦形式，用于轴承模拟摩擦磨损试验中。

方销摩擦副

该摩擦副是模拟面-面接触摩擦形式。上试样为方销试样，下试样为盘，方销与盘的摩擦面均为平面。试验时，圆销、盘之间施加一定应力，方销与盘接触面轨迹半径为23.075mm。

四球摩擦副

该摩擦副主要用于在高温下评定润滑油、脂的承载能力，上试样为一个标准直径12.7钢球，下试样为三个标准直径12.7钢球固定在油盒中。试验时，主轴带动上钢球以点接触的方式与油盒中的三个钢球进行滑动摩擦。

 粘滑摩擦副

该摩擦副是模拟面-面接触摩擦形式。上试样为大止推圈，下试样为盘，止推圈的摩擦面为平面，盘的摩擦面为端面。试验时，止推圈、盘之间施加一定应力，产生摩擦。该摩擦副主要用于油品摩擦润滑性能的评定。

 环-环摩擦副

该摩擦副是模拟线-线接触摩擦形式。上下试样均为圆形试环。试验时，两试样环圆周面的切线接触，环环之间施加一定应力，可进行滑动摩擦，滚动摩擦及滚滑复合摩擦。

大球盘摩擦副

该摩擦副是模拟点-面接触摩擦形式。上试样为标准直径12.7钢球，下试样为盘，钢球的摩擦面为圆弧面，盘的摩擦面为平面。试验时，钢球、盘之间施加一定应力，标准钢球与盘接触面轨迹半径为21.65mm。

小球盘摩擦副

该摩擦副是模拟点-面接触摩擦形式。上试样为标准直径6.35钢球，下试样为盘，钢球的摩擦面为圆弧面，盘的摩擦面为平面。试验时，钢球、盘之间施加一定应力，标准钢球与盘接触面轨迹半径为11.935mm。
