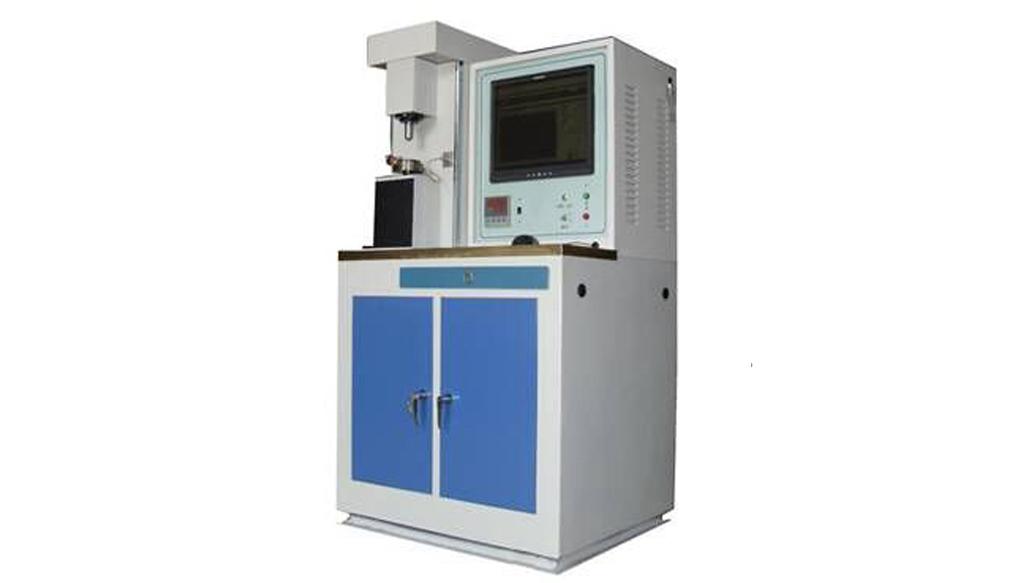

产品名称：MPX-3W微机控制销盘摩擦磨损试验机

一、设备简介

MPX-3W微机控制销盘摩擦磨损试验机是我公司在FALEX6#型多功能摩擦磨损试验机上开发的是立轴盘销式试验机，可将各种金属和非金属材料（塑料、尼龙等）做成盘销式或双环式，环盘式接触的试样，在本机上进行端面滑动摩擦试验，以测定在选定的负荷，速度下的各种材料的耐磨性能试验，并且能测定各种材料的摩擦系数，本试验机是各院校开展“摩擦学”教学和科研的可靠试验仪器。

MPX-3W型试验机在摩擦学各个专业技术领域、石油化工、机械、能源、冶金、航天、各大专院校、研究院（所）等部门具有广泛的应用前途。

该机由机座及机架、主轴及其交流伺服驱动系统、摩擦副盘及试样装夹装置、试验力伺服闭环施加系统、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。主轴的驱动由交流伺服电机及其控制系统组成，该系统可在其整个转速范围内实现恒转矩输出，且可在极低的转速下平稳工作，这样就实现了主轴在大范围内的无级调速，满足了不同研究者的需求。试验力的施加采用伺服闭环系统自动加载，其大小由操作者在计算机界面上设定，施加平稳、可靠，从而避免了杠杆加载试验力波动对试验结果的影响。该试验力施加装置由伺服系统控制无摩擦柱塞缸顶推弹簧来实现，确保力值传递准确，为了减小试验副盘上下移动时的摩擦，提高摩擦力（矩）测量的精确度，此处采用直线轴承导向并由深沟球轴承支承；该机的主轴转速、转数（试验周期）、试验力、摩擦力矩（摩擦系数、摩擦力）、试验时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线，可任意存储、调阅、打印输出，数据真实可靠，无人为因素影响

二、 主要技术规格：

1、最大负荷20Kg （伺服电机直接加载）

2、试验力加载精度:±1%;

3、最大摩擦力矩:1N.m;

4、摩擦系数误差:±1%;

5、摩擦力矩显示精度±0.005N.mm

6、销试样直径:4mm 可选;

7、盘试样最大直径:60mm;

8、控制方式:微机自动控制;

9、电源:220V 50Hz 5A;

10、主轴转速:1-2000r/min伺服电机无级变速;

11、接触形式:销盘式(栓盘)；可扩展：双环式、端面式;

12、试验机控制系统：

PYsmart-test高级版专业摩擦磨损软件，计算机实时采集摩擦力数据，采用高稳定性模块化集成原理，可一键设置试验参数，全自动加载，曲线全程实时跟踪，可任意放大编辑保存任一时段曲线，曲线自动优化，可进行单点采集；实时记录数据，具有掉电保存功能，可输出共享数据，进行二次编辑对比处理；

具有上限力保护、下限位保护功能，具有软急停保护，可进行时间控制、转速（周期）控制、摩擦力矩控制等。

三、数据输出模式、操作与控制方式

本机采用PC电脑控制和采集数据，并配有拥有自主知识产权的软硬件，试验数据、曲线完全按照TXT、WORD、EXCEL等形式保存在电脑主机中，可随时调取、拷贝。同时，该机配备喷墨打印机一台，数据可随时打印以便科研工作使用。

采用PC电脑键盘、鼠标操作，打开操作软件后，人机界面友好，参数可按需要任意设定后自动加载试验力、温度、转速等，操作方便。

软件系统界面

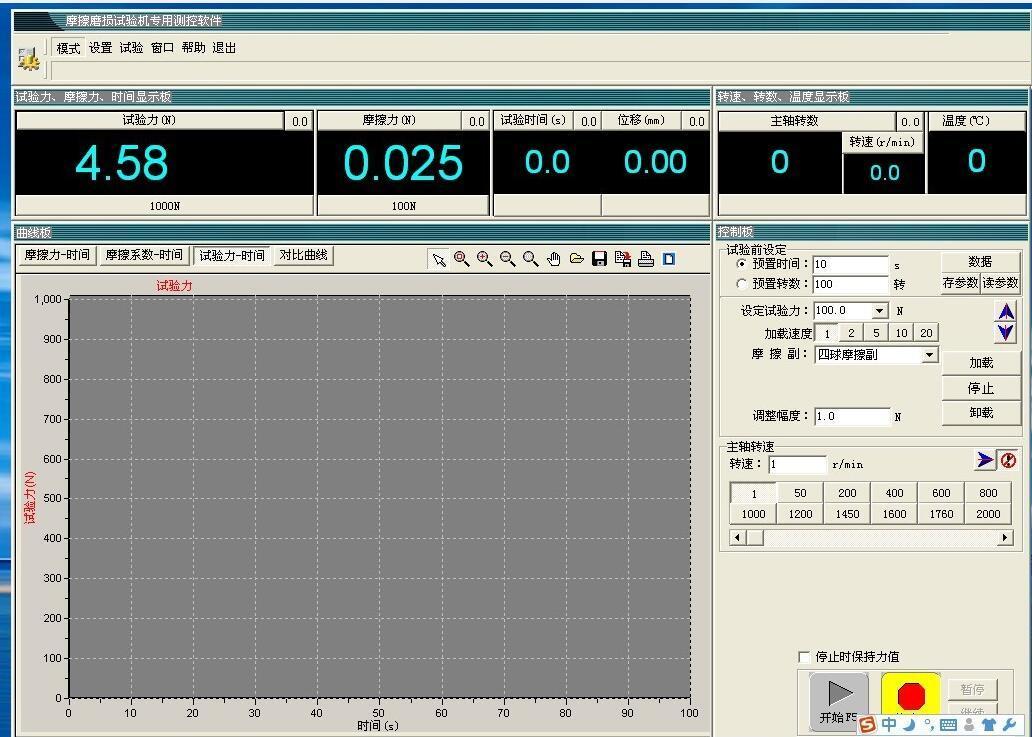

1、主功能界面

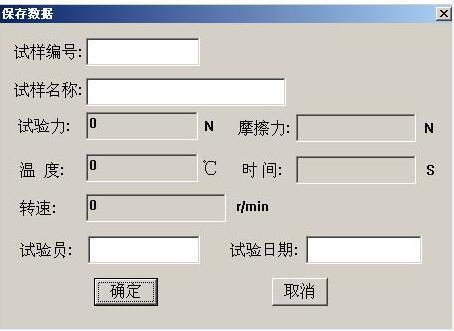

2、保存数据界面

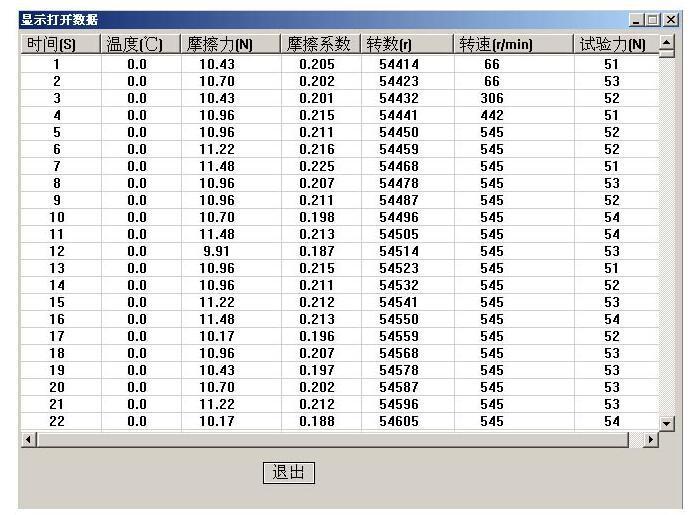

3、显示数据界面

4、打印报表及曲线

 四、摩擦系数与磨损量的测定

按库仑定律：F=μ.N

式中：F……摩擦力（牛顿）

      μ……摩擦系数

      N……正压力（牛顿）

   其中N即试验时的负荷值而摩擦力F乘试样摩擦半径0.013米或0.0135米就是本试验机测得的摩擦力矩M（牛顿.米）所以μ可按下式计算：

μ= （销盘试件）或 μ= （双环试件）

式中：M……摩擦力矩（牛顿.米）

N……载荷（牛顿）

磨损量可用称重法和测长法测定。
