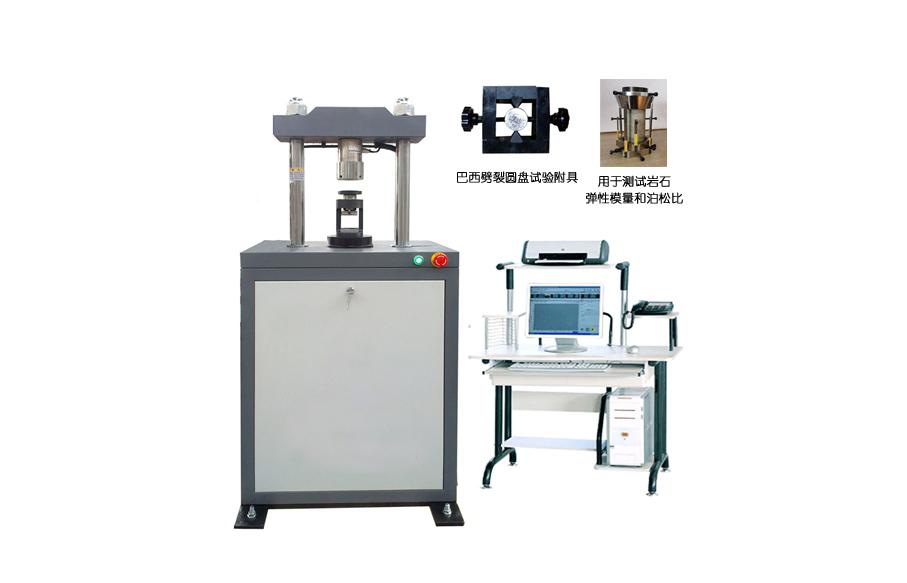

产品名称：YAW-30T微机控制岩石弹性模量试验机

一、技术说明及使用范围

1、该机主要用于测定岩石力学性能试验：岩石抗拉（采用巴西劈裂圆盘试验）软岩的单轴压力试验；还可完成岩石单轴压缩变形和压缩强度试验，测定岩石弹性模量，泊松比，抗压强度等力学参数。该试验仪器具有方便、经济、迅速等优点的多功能科学测试仪器，可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。

2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节(0.2—50mm/min），试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139－1999《拉力、压力和万能试验机的检定规程》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石单轴压力强度试验。

二、功能及技术参数

1、主机：规格型号：YAW-30T

2、试验力测量：

   A.试验力测量范围：300kN；

   B.试验力示值精度：≤显示值的±1%；

   C.试验力测量分辨率：0.005%FS。

3、位移测量：

   A.光电编码器测量行程；。

   B.位移示值相对误差：±1%；

   C.位移测量分辨率：0.005mm。

     位移值显示：计算机屏幕显示直读数

4、速度控制：

   A.载荷等速率控制范围：0.05-8.0kN/S；

     等速率控制精度:±5%；

   B.试验速度控制范围：0.05-50mm/min。

5、承压板尺寸：∮150 mm。

6、最大压缩空间：200mm。

7、试验行程：100mm。

8、立柱间距：300mm

9、控制系统：

   A.win7操作平台；

   B.在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示.

   C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能；

   D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；

   E.完成岩石抗拉强度和岩石单轴压缩变形、压缩强度试验，计算岩石弹性模量和泊松比等力学参数.

10、适用标准与数据处理：

    A.用户可以定制符合国家标准或其它标准要求的数据处理软件；

    B.试验过程能够模拟再现和试验数据的再分析。

11、安全保护装置：

    A.当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；

    B.当丝杠升起达到上极限位置时，行程保护，电机停机；

    C.具有过流、过压等保护。
